聚氨酯锤纹面漆

一、组成：

该产品是以聚氨酯树脂为基料，加入颜料、锤纹助剂、填料、溶剂等组成的双组份自干涂料。

二、性能：

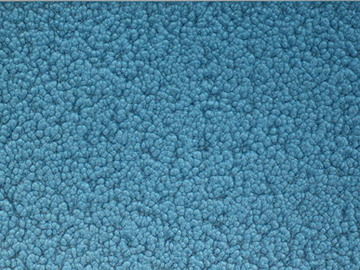

聚氨酯锤纹面漆装饰性能好，锤纹大小可调整，锤纹立体感强，机械强度高，耐磨、抗冲击、硬度高，但是韧性一般。可耐机油、煤油、汽油、潮湿、烃类等溶剂。

三、用途：

广泛用于机床、电器柜等铁制品和塑料制品的涂装，能起到很好的防腐和装饰作用。

四、产品规格：

漆膜颜色：客户指定

混合比例：主漆：固化剂=20:4

五、技术参数：

注:耐水性、耐汽油性两项检测在样板室室温放置一周后进行。

六、配套体系：

底漆：聚氨酯底漆、环氧底漆

清漆：聚氨酯清漆（哑光、亮光）、丙烯酸聚氨酯清漆、氟碳清漆。

七、施工方法：

1、基材处理

被涂金属表面必须彻底清除油污、氧化皮、铁锈、旧涂层等，可采用抛丸或喷砂方法，达到瑞典除锈标准Sa2.5级，粗糙度达到30-70μm，也可采用手工除锈方法，达到瑞典除锈标准St3级，粗糙度达到30-70μm。

2、混合

按重量配比（以产品包装上的标示为准）

混合时，应持续搅拌主剂的情况下，缓缓倒入固化剂，使其充分搅拌均匀，直到漆面起锤纹花。

混合好的涂料熟化（23±2℃）30min后，用60-80目筛网过滤，并倒入另一只容器中备用。

混合后的涂料有效期3小时，请根据施工进度安排使用。

3、施工条件

喷涂作业应在基体处理后尽快进行，一般不应超过6小时。基体表面温度和环境温度一般不低于10℃，表面温度至少应高于露点5℃以上，空气相对湿度不超过75％。

4、涂装方法

本涂料可以使用刷涂、无气喷涂和空气辅助喷涂方法施工。

5、稀释

 一般情况下涂料需要使用配套稀释剂来调节粘度和清洗工具。稀释剂多少直接影响油漆花纹的大小。

6、涂装间隔

单组份油漆烘干后即可进行后道涂装。双组份油漆建议涂装间隔时间如下：
