一、组成：
该产品是以丙烯酸树脂为基料，加入颜料、助剂、填料、溶剂等组成的双组份自干涂料。
二、性能：
丙烯酸聚氨酯面漆具有较好的耐候特性、耐汽油煤油和烃类溶剂，机械性能优异，光泽可调，漆膜饱满美观。
三、用途：
丙烯酸聚氨酯面漆适用于桥梁、油罐、集装箱、钢结构、化工管道等户外防腐涂装。
|
|
较好的耐候性 丙烯酸聚氨酯面漆具有较好的耐候特性，室外经受长期紫外线照射，漆膜不粉化。该漆与其他产品配套使用可达5-6年之久，也是室外防腐涂装常用的产品。 | 耐油性 该漆可以耐汽油、煤油、机油和烃类溶剂，对酯、酮类溶剂耐受性较差。 |
|
|

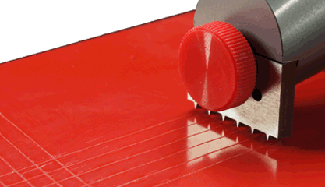

优异的机械性能 丙烯酸聚氨酯面漆机械性能强，耐冲击性、柔韧性等达到行业标准，附着力优异，漆膜不脱落，持久保护。 | 美观装饰性 该漆颜色多样，可调色调光泽，漆膜饱满，涂层美观。室外环境长期使用漆膜保色保光，不褪色。 |
四、产品规格：
漆膜颜色：客户指定
混合比例：平光产品主漆：固化剂=20:4;高光产品主漆：固化剂=20:5
五、技术参数：
项目 | 技术指标 |
不挥发物含量，% | ≥60 |
细度，μm | ≤35 |
弯曲性，mm | ≤2 |
耐冲击性，cm | 50 |
附着力 | ≤2级 |
重涂性 | 重涂无障碍 |
耐碱性 | 168h无异常 |
耐酸性 | 168h无异常 |
耐湿冷热循环（5次） | 无异常 |
耐盐雾性 | 800h不起泡，不生锈，不开裂，不脱落 |
六、配套体系：
丙烯酸聚氨酯面漆可以和多种涂料配套涂装，应用于各类工业环境：
· 碳钢、铸铁：环氧富锌底漆、环氧铁红底漆、环氧磷酸锌底漆、无机富锌底漆。
· 镀锌钢、不锈钢、铝合金：不锈钢、镀锌板专用底漆、环氧锌黄底漆等。
· 玻璃钢：浅灰环氧底漆。
· 塑料（ABS等）：经表面处理后直接使用。
· 混凝土：环氧封闭底漆+环氧云铁中间漆。
七、施工方法：
1、基材处理
被涂金属表面必须彻底清除油污、氧化皮、铁锈、旧涂层等，可采用抛丸或喷砂方法，达到瑞典除锈标准Sa2.5级，粗糙度达到30-70μm，也可采用手工除锈方法，达到瑞典除锈标准St3级，粗糙度达到30-70μm。
2、混合
按重量配比（以产品包装上的标示为准）
混合时，应持续搅拌主剂的情况下，缓缓倒入固化剂，使其充分搅拌均匀。
混合好的涂料熟化（23±2℃）30min后，用60-80目筛网过滤，并倒入另一只容器中备用。
混合后的涂料有效期3小时，请根据施工进度安排使用。
3、施工条件
喷涂作业应在基体处理后尽快进行，一般不应超过6小时。基体表面温度和环境温度一般不低于10℃，表面温度至少应高于露点5℃以上，空气相对湿度不超过75％。
4、涂装方法
本涂料可以使用刷涂、无气喷涂和空气辅助喷涂方法施工。
5、稀释
一般情况下涂料需要使用配套稀释剂来调节粘度和清洗工具。
6、涂装间隔
单组份油漆烘干后即可进行后道涂装。双组份油漆建议涂装间隔时间如下：
底材温度 | 5℃ | 20℃ | 30℃ |
^短 | 48h | 24h | 16h |
^长 | 无限制 |
